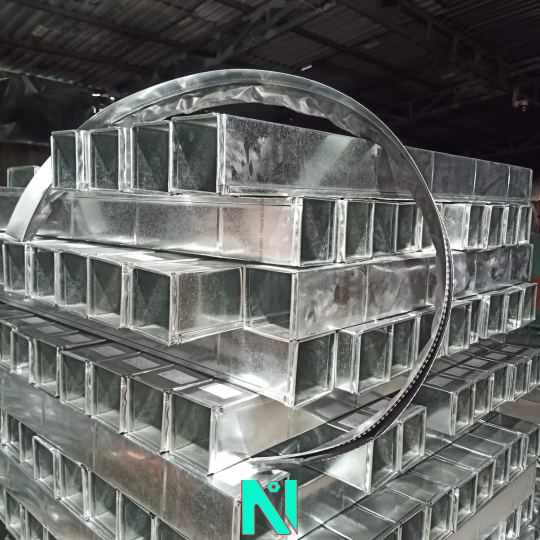

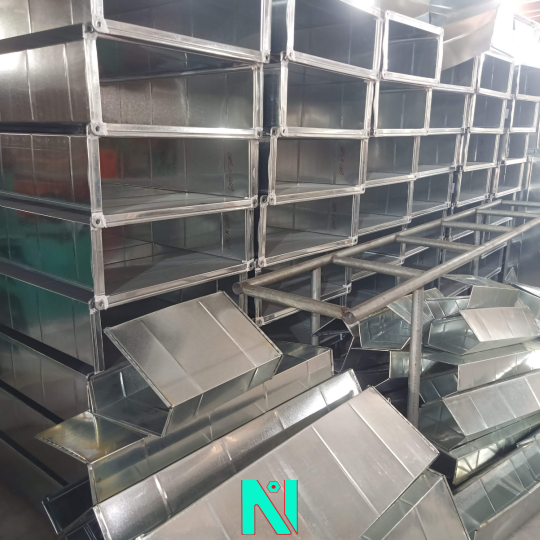

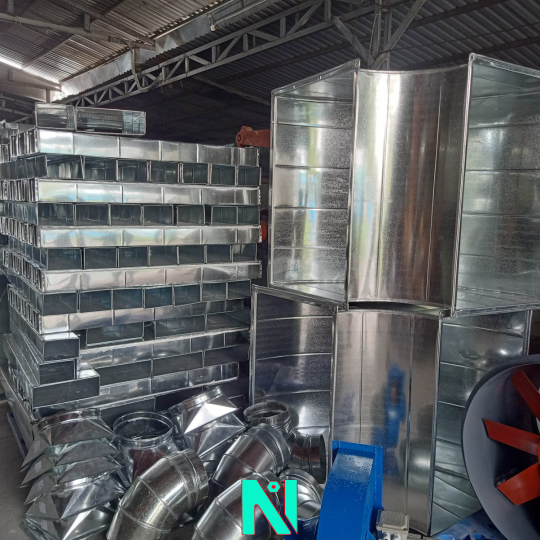

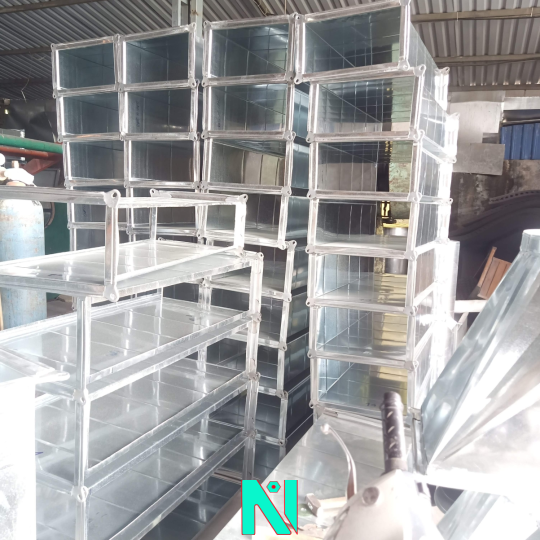

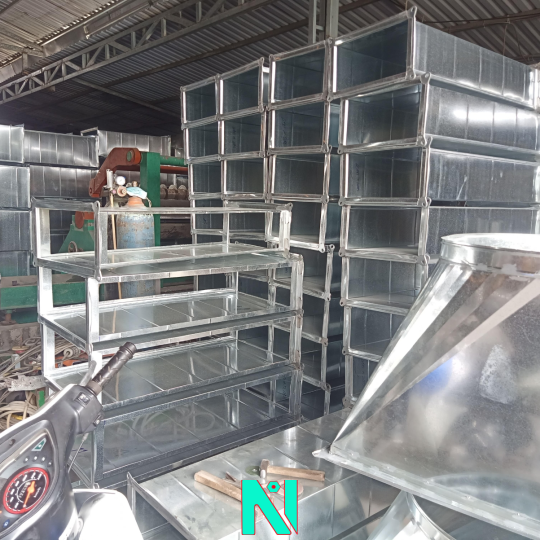

Ống gió vuông TDC
Sản Phẩn Ống Gió Vuông & Phụ kiện Ống Gió Vuông.
Qui cách chế tạo ống gió thông dụng nếu không có ghi chú khác:
1, Ống gió ≤ 350mm chế tạo tole 0.58mm, mối ghép C.
2, 351mm < ống gió ≤ 400mm chế tạo tole 0.75mm, ghép C.
3, 401mm < ống gió ≤ 750mm chế tạo tole 0.75mm, ghép TDC.
4, 751mm < ống gió ≤ 1000mm chế tạo tole 0.95mm, ghép TDC.
5, 1001mm < ống gió ≤ 1350mm chế tạo tole 0.95mm, V30x30x3 mạ kẽm điện phân.
6, 1351mm < ống gió ≤ 1600mm chế tạo tole 1.15mm, V30x30x3 mạ kẽm điện phân.
7, 1601mm < ống gió ≤ 2500mm chế tạo tole 1.15mm, V40x40x4 mạ kẽm điện phân kẽm điện phân.
8, Ống gió có KT > 2500mm chế tạo tole 1.15mm, Sử dụng mối ghép bích V50x50x5.
9, Ống gió được tăng cứng bằng các gân ngang, khoảng các gân tăng cứng ≤ 250mm..
10, Nẹp ghép dùng tôn dày không nhỏ hơn 0.75mm.
-
Liên hệ
-
49
🌟 Quy trình sản xuất và thi công lắp đặt ống gió vuông trong công nghiệp
1. Sản xuất ống gió vuông tại xưởng 🏭
Quy trình cơ bản:
- Chuẩn bị vật liệu:
- Tôn mạ kẽm, inox hoặc nhôm tấm.
- Cắt vật liệu:
- Sử dụng máy cắt plasma, kéo cắt, hoặc cắt CNC để cắt tôn theo kích thước yêu cầu.
- Dập tạo hình:
- Dập mép, tạo gân tăng cứng bằng máy dập mép tự động.
- Ghép nối/ghép góc:
- Liên kết các tấm thành hình vuông, dùng máy ghép mép Pittsburgh hoặc hàn/ghim/bấm chốt.
- Lắp bích, gia cố:
- Lắp bích khung dàn, bổ sung gân tăng cứng nếu kích cỡ lớn.
- Kiểm tra và hoàn thiện:
- Kiểm soát chất lượng, vệ sinh mối nối, phủ sơn chống rỉ (nếu cần).
Thiết bị sử dụng:
- Máy cắt tôn, máy dập, máy ghép mép (Pittsburgh seam), máy bấm.
2. Các bước thi công lắp đặt ngoài công trường 🏗️
Cách triển khai:
- Tập kết vật liệu, kiểm tra kích thước thực tế.
- Lắp giá treo đỡ ống gió:
- Đặt dấu, khoan cấy bulong nở, lắp giá treo bằng sắt V, ty ren.
- Lắp đặt ống gió:
- Treo ống lên giá đỡ, lắp ghép các đoạn bằng bulong, rivet hoặc bấm chốt.
- Lắp keo kín mối nối, dùng gioăng chống rò rỉ nếu hệ thống yêu cầu kín khí.
- Nối phụ kiện:
- Lắp van gió, cửa gió, giảm chấn, chuyển đoạn, nẹp treo bổ sung.
- Hoàn thiện & kiểm tra:
- Kiểm tra độ kín, hiệu chỉnh vị trí, hoàn thiện bọc bảo ôn (nếu cần).
Lưu ý thi công:
- Đảm bảo kích thước đúng thiết kế, lắp đặt chắc chắn.
- Giữ dộ dốc cần thiết nếu kéo dài.
- Chú ý đến vị trí cửa kiểm tra, bảo dưỡng.
3. Ứng dụng hệ thống ống gió vuông trong công nghiệp ⚙️
Các ứng dụng phổ biến:
| Ứng dụng | Mô tả | Lợi ích |
|---|---|---|
| Hệ thống thông gió nhà xưởng | Dẫn khí tươi, loại bỏ khí độc hại, bụi, hơi nóng | Cải thiện môi trường làm việc |
| Hệ thống điều hòa không khí công nghiệp | Phân phối khí lạnh đều trong không gian rộng | Tiết kiệm năng lượng, duy trì nhiệt độ ổn định |
| Hút bụi công nghiệp | Dẫn bụi, hơi hóa chất ra khỏi khu vực sản xuất | Tuân thủ an toàn lao động, bảo vệ máy móc |
| Phòng sạch (Cleanroom) | Đảm bảo không khí sạch, kiểm soát chênh áp | Đáp ứng tiêu chuẩn sản xuất điện tử, dược phẩm, thực phẩm |
