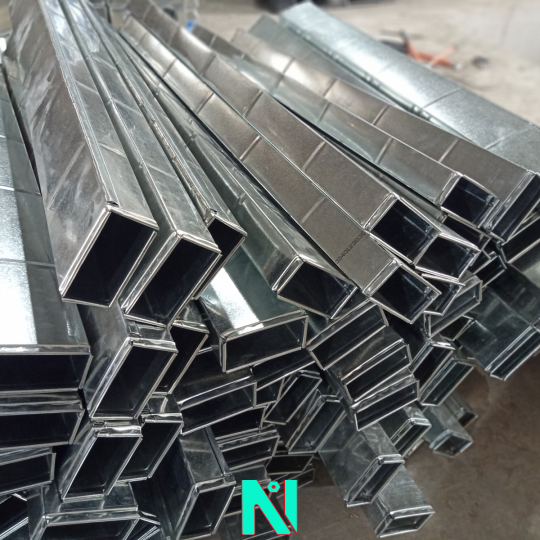

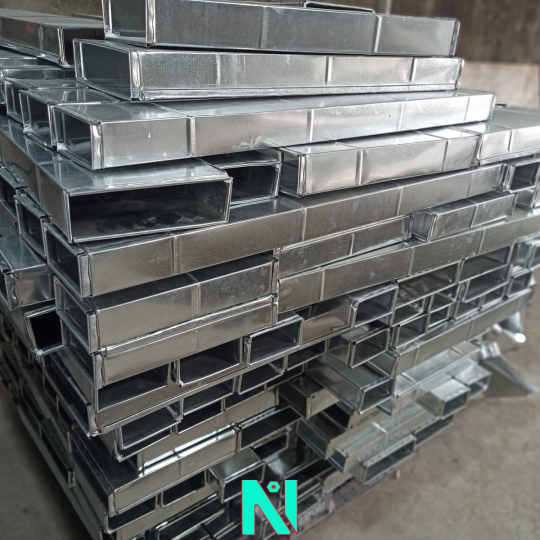

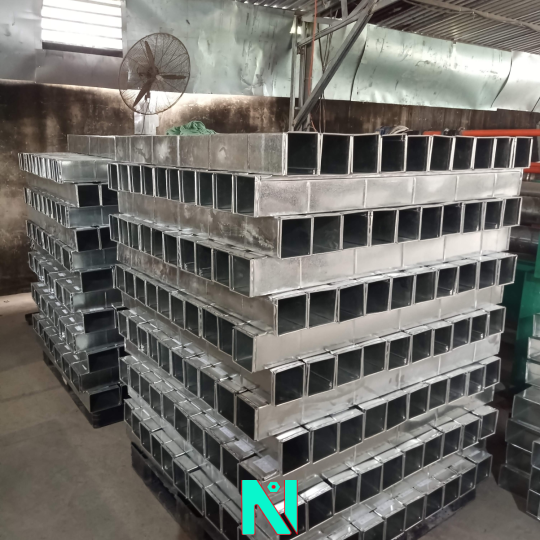

Ốn gió chữ nhật nẹp C

📦 Ống gió chữ nhật nẹp C: Quy trình sản xuất, lắp đặt đường ống và thi công hệ HVAC

1) Tổng quan ống gió chữ nhật nẹp C là gì? 🧩

• Ống gió chữ nhật: dùng cho hệ thống điều hòa thông gió, tiện bố trí không gian, lưu lượng lớn.
• Nẹp C (C-cleat/C-channel): là thanh nẹp dạng chữ C dùng khóa mép tôn ở mối ghép mặt bích mỏng, thường đi kèm góc liên kết và ty treo. Ưu điểm: thi công nhanh, nhẹ, chi phí thấp; phù hợp ống kích thước vừa nhỏ, áp suất thấp đến trung bình.

2) Quy trình sản xuất ống gió chữ nhật nẹp C 🏭
Vật tư phổ biến: tôn mạ kẽm Z275/Z180, SUS201/304 (yêu cầu sạch), độ dày tham khảo:

• Lưu lượng nhỏ, áp thấp: 0.5–0.6 mm
• Trung bình: 0.7–0.8 mm
• Lớn/áp trung: 1.0–1.2 mm
• Cách nhiệt: bông thủy tinh 24–32 kg/m³, dày 25–50 mm hoặc cao su lưu hóa 9–25 mm.

Quy trình chuẩn:

1. Triển khai bản vẽ & bóc tách: xác định kích thước clear, tiêu chuẩn SMACNA/DW144, áp suất, cấp độ rò rỉ.
2. Cắt phôi: cắt CNC/laser/shear theo layout tối ưu; đánh dấu hướng khí và vị trí phụ kiện.
3. Tạo gân tăng cứng: dập gân trên tấm lớn để giảm rung và xẹp.
4. Gấp mép, khóa Pittsburgh/Snap-lock: tạo thân ống; với nẹp C, mép ống để phù hợp kẹp nẹp.
5. Lắp nẹp C và góc: đóng nẹp C dọc mép, chèn góc ở các góc mối ghép.
6. Nẹp gia cường: với ống lớn, hàn/đóng gân U/V ngoài.
7. Gia công cửa thăm, cổ ống, miệng gió: chừa gờ cứng, viền.
8. Bịt kín: bôi keo silicone/PU tại mối ghép, đinh rút khoảng cách 100–150 mm.
9. Cách nhiệt: dán keo, băng dính nhôm, đai giữ; đảm bảo không hở mối.
10. KCS & nghiệm thu xưởng: kiểm rò rỉ, kích thước, bề mặt, gờ sắc.

Mẹo chất lượng:

• Ống cạnh dài >900 mm: thêm gân hoặc xương treo trung gian.
• Miệng bích: phẳng, không vênh; nẹp C ép chặt, không hở khe.
• Bề mặt sạch dầu trước khi dán cách nhiệt.

3) Cách lắp đặt hệ thống đường ống gió nẹp C tại công trường 🔧
Chuẩn bị: biện pháp thi công, bản vẽ shop, kiểm tra clash BIM, đầy đủ phụ kiện.

• Treo đỡ

  • Ty ren M8–M12, buloong nở/đinh đóng tường đúng tải; khoảng cách treo 2.0–2.5 m, đầu ống cách tường 0.3–0.5 m có gối đỡ.
  • Thanh treo chữ U/C hoặc băng treo; thêm chống rung cao su tại quạt/FCU/AHU.
  • Ống >750 mm: dùng khung treo 2 ty hoặc xà ngang.

• Lắp ghép ống

  • Dùng gasket cao su xốp ở mặt bích; siết đinh rút/bu lông theo góc.
  • Hướng lắp theo chiều gió từ máy đến cuối tuyến; chèn flex connector trước quạt để chống rung.
  • Nhánh rẽ dùng cút chuyển động mượt, thêm Turning Vanes cho cút vuông giảm tổn thất.

• Cách nhiệt và bọc bảo vệ

  • Dán kín mối, bọc băng nhôm; khu vực ngoài trời bọc tôn nhôm/mạ kẽm bảo vệ.
  • Ống gió tươi lạnh: chống ngưng tụ, xử lý cầu nhiệt ở treo đỡ.

• Kín khí và chống rung

  • Keo trám toàn bộ mối nẹp C, cổ ống, cửa thăm.
  • Bổ sung đệm cao su tại gối đỡ, khớp nối mềm tại thiết bị.

• Khoảng cách an toàn MEP

  • Cách điện, sprinkler, điện nhẹ theo tiêu chuẩn; tránh chắn miệng gió, lưới hồi.

• Kiểm tra trước đóng trần

  • Thử rung, kín sáng, kiểm rò bằng áp suất hoặc smoke test, đo kích thước thực tế.

4) Thi công hệ HVAC tổng thể: trình tự và kiểm soát chất lượng 🧰
Trình tự gợi ý:

1. Treo giá đỡ tổng MEP, đặt tuyến ống gió chính.
2. Lắp quạt/AHU/PAU, nối khớp mềm, damper chặn lửa nếu yêu cầu.
3. Lắp ống nhánh, miệng gió cấp/hồi, louver, cửa thăm.
4. Cách nhiệt ống gió, sau đó cân chỉnh miệng gió theo cao độ nội thất.
5. Kết nối điện điều khiển, BMS, cảm biến chênh áp, công tắc dòng chảy.
6. Vận hành thử:
   • Cân chỉnh lưu lượng bằng damper, đo bằng balometer/anemometer.
   • Độ rò rỉ theo cấp SMACNA/DW144; kiểm độ ồn, rung.
   • Đo chênh áp các phòng sạch hoặc khu áp dương/âm nếu có.
7. Nghiệm thu: biên bản vật tư, phiếu KCS, bản vẽ hoàn công, O&M.

Chỉ tiêu tham khảo:

• Vận tốc trong ống chính: 5–7 m/s; ống nhánh: 3–5 m/s; tại miệng gió: 2–3 m/s.
• Độ ồn khu văn phòng: NC 35–40.
• Rò rỉ ống cấp: theo cấp Class A/B tùy yêu cầu, keo silicone + băng nhôm kín mối.

5) An toàn, PCCC và lưu ý đặc biệt 🚨

• Bố trí fire damper tại tường sàn chống cháy theo bản vẽ PCCC, có cửa thăm.
• Dán nhãn hướng gió, số tuyến, vị trí damper, cửa thăm.
• Không treo chung ty ren ống gió với ống chữa cháy hoặc máng cáp nặng nếu chưa tính tải.
• Khu ăn dầu mỡ: ống hút khói bếp dùng tôn dày hơn, hàn kín, vệ sinh được, damper phù hợp.
• Ngoài trời: chống gỉ, chống nước mưa tại mối bích, mái che quạt.

6) Checklist nhanh cho đội thi công ✅

• Bản vẽ shop, thống nhất cao độ với các bộ môn.
• Vật tư đúng tiêu chuẩn, chứng chỉ mạ kẽm.
• Nẹp C ép chặt, gasket đủ chiều dày, keo phủ kín.
• Turning vanes cho cút 90 độ, trích nhánh dùng côn 30–45 độ.
• Treo đỡ đúng khoảng cách, có đệm chống rung.
• Cách nhiệt liên tục, không hở mép, bọc bảo vệ ngoài trời.
• Test lưu lượng, rò rỉ, độ ồn trước bàn giao.
