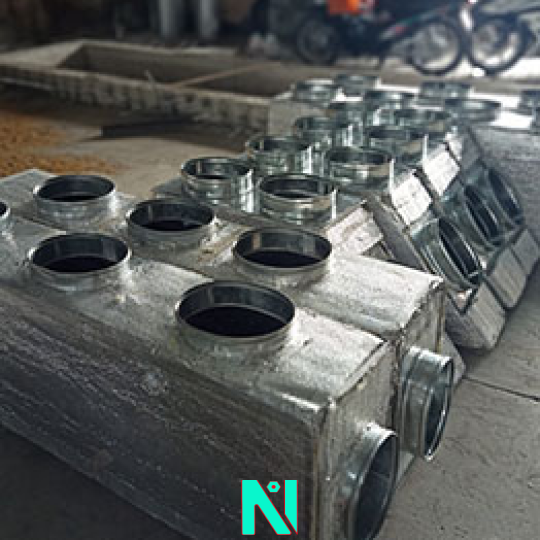

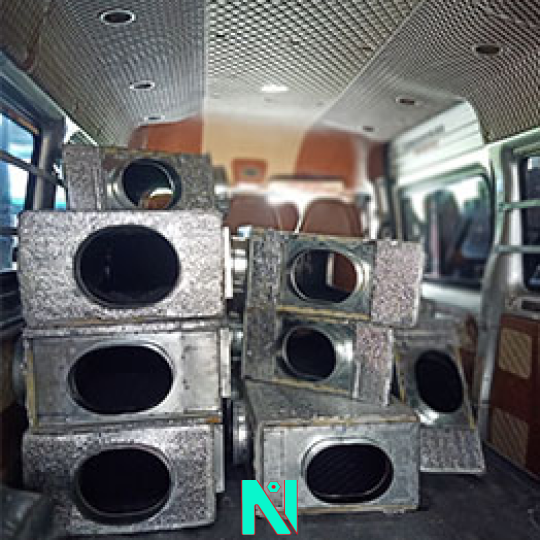

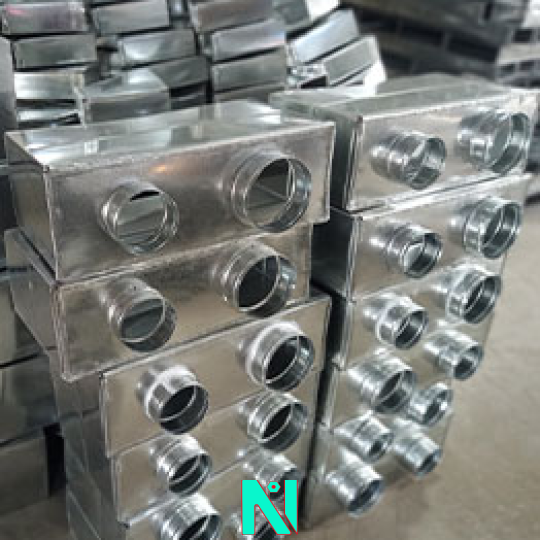

Hộp gió cấp hồi máy lạnh âm trần

🔩 Hộp Gió Đầu Dàn Lạnh FCU: Sản Xuất, Lắp Đặt & Ứng Dụng Trong HVAC

1. Hộp Gió Đầu Dàn Lạnh FCU Là Gì?

• Hộp gió đầu dàn lạnh FCU (Fan Coil Unit) là bộ phận trung gian nối giữa ống gió và thiết bị FCU, giúp dẫn, phân phối hoặc thu hồi không khí một cách tối ưu trong hệ thống HVAC.
• Vật liệu thường là tôn mạ kẽm, tôn inox, hoặc vật liệu có phủ cách nhiệt để hạn chế ngưng tụ nước.

2. Quy Trình Sản Xuất Hộp Gió FCU

Các bước chính:

1. Khảo sát & Thiết kế:
   • Dựa trên bản vẽ, vị trí lắp đặt, kích thước kết nối của FCU và đường ống gió.
2. Cắt vật liệu:
   • Sử dụng máy cắt CNC, máy plasma,… để cắt theo kích thước thiết kế.
3. Gấp, tạo hình:
   • Uốn, gấp tạo các góc cạnh và chân kết nối.
4. Gắn phụ kiện:
   • Khung, bích, gioăng, ốc vít, băng cách nhiệt.
5. Cách nhiệt:
   • Bọc lớp insulation (6-25mm) bằng cao su lưu hóa hoặc glasswool.
6. Kiểm tra & hoàn thiện:
   • Đảm bảo độ kín khít, bền chắc và thẩm mỹ.

3. Cách Thi Công & Lắp Đặt Hộp Gió FCU

Quy trình lắp đặt chuẩn:

1. Xác định vị trí lắp đặt
   • Kiểm tra bản vẽ để định vị hộp gió đúng vị trí kết nối với FCU và ống gió.
2. Cố định hộp gió lên trần/tường hoặc giá đỡ
   • Chắc chắn không bị xệ hoặc lệch.
3. Kết nối với FCU và hệ thống ống gió
   • Dùng bích, gioăng và bulông để tạo kết nối kín khí, tránh rò rỉ. thông thường dùng Simili và Canvas có 2 đầu tôn
4. Kiểm tra độ kín & cách nhiệt
   • Dùng băng keo chuyên dụng bịt kín các đoạn nối, kiểm tra tránh thất thoát hơi lạnh hoặc ngưng tụ nước.
5. Vệ sinh & chốt hoàn thành.

4. Ứng Dụng Hộp Gió Đầu Dàn Lạnh FCU trong HVAC

5. Lưu Ý Kỹ Thuật Khi Sản Xuất, Lắp Đặt

• Đảm bảo kích thước, độ dày vật liệu phù hợp tải lưu lượng và vị trí.
• Gia cố chắc chắn để tránh rung lắc.
• Cách nhiệt đầy đủ các bề mặt tiếp xúc không khí lạnh.
• Kết nối kín khí để tối ưu hiệu quả làm lạnh và tiết kiệm năng lượng.
• Vệ sinh hộp gió định kỳ để đảm bảo chất lượng không khí.
