Hộp cho miệng gió

Tổng quan về hộp miệng gió, thi công lắp đặt và ứng dụng trong hệ thống HVAC 🛠️🌬️

1) Khái niệm và phân loại hộp miệng gió

• Hộp miệng gió: Phụ kiện đầu cuối của hệ thống HVAC dùng để cấp gió, hồi gió hoặc xả gió, đảm bảo phân phối lưu lượng và độ ồn phù hợp.
• Phân loại chính:
  • Grille/Return grille: nan thẳng hoặc nan chéo, dùng cho hồi gió, xả gió.
  • Diffuser: miệng cấp gió khuếch tán đều (vuông, tròn, slot linear).

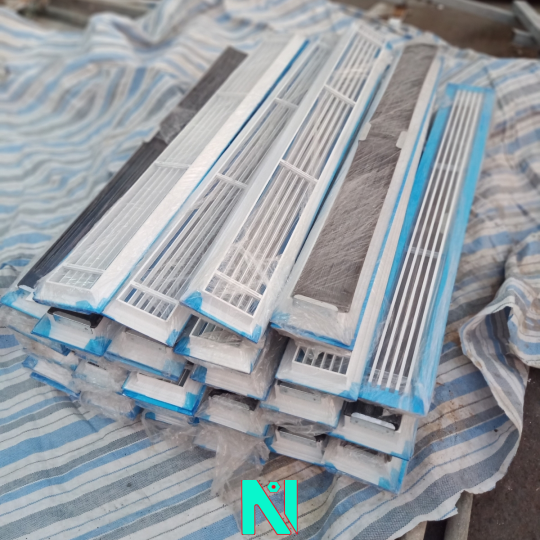

  • Slot diffuser: dạng khe, thẩm mỹ cao, điều hướng linh hoạt.
  • Louver/Weather louver: ngoài trời, có lá chắn mưa.
  • Eggcrate: ô vuông, trở lực thấp, hay dùng cho hồi gió trần.
  • Tùy chọn kèm: damper chỉnh lưu lượng, lọc G3/G4, plenum box.

2) Vật liệu và tiêu chuẩn cơ bản trong sản xuất

• Vật liệu:
  • Nhôm định hình/nhôm tấm sơn tĩnh điện (A6063-T5) phổ biến nhất.
  • Tôn mạ kẽm Z275 cho plenum box, khung phụ.
  • Inox 304 cho môi trường ẩm, ăn mòn.
• Bề mặt: sơn tĩnh điện RAL (trắng RAL9016/9010), anodizing cho nhôm.
• Phụ kiện: vít inox/đầu bằng, bông cách nhiệt plenum 25 mm tỷ trọng 24–32 kg/m³, gioăng mút EPDM.
• Tiêu chuẩn tham chiếu:
  • Lưu lượng/độ ồn: chọn theo NC/NR yêu cầu không gian.
  • Kiểm tra lưu lượng và tổn thất áp: theo AMCA 500-L, ASHRAE khuyến nghị tốc độ gió.
  • Chống ăn mòn: theo môi trường lắp đặt (IP ngoại thất, lớp sơn).

3) Quy trình sản xuất hộp miệng gió

• Thiết kế
  • Xác định: loại miệng gió, lưu lượng QQ (CMH), tốc độ gió mặt miệng VV (m/s), mức ồn mục tiêu NC 25–35 cho văn phòng.
  • Kích thước sơ bộ: diện tích A ≈ Q/(3600×V)Q/(3600×V); với VV mặt miệng cấp gió thường 2.0–2.5 m/s, hồi gió 2.5–3.0 m/s.
  • Chọn kèm damper nếu cần cân chỉnh, plenum box để phân phối đều, nối ống tròn/đàn hồi.
• Gia công cơ khí
  • Cắt nhôm/ton trên máy cắt, chấn V/đột lỗ trên máy đột dập CNC.
  • Hàn/bấm rive khung, lắp nan theo góc chuẩn (ví dụ 0–15–30 độ), đảm bảo khe hở đồng đều.

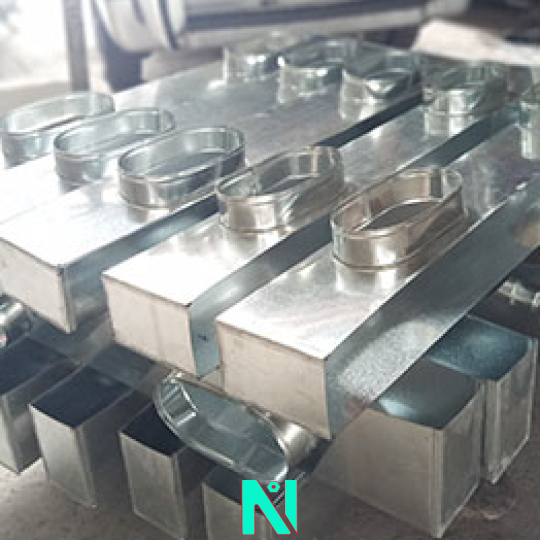

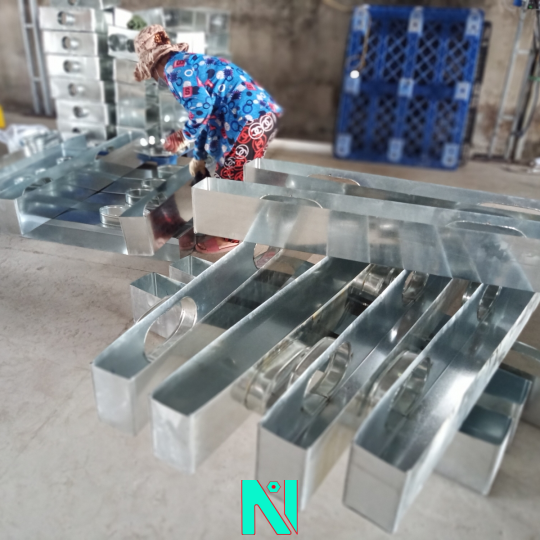

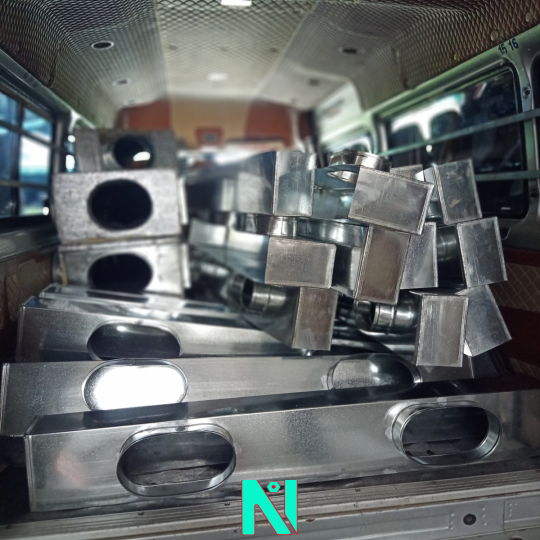

  • Gia công plenum: chấn gấp tôn, ghép mộng khóa Pittsburgh, bịt kín keo silicone HVAC, bọc cách nhiệt.
  • Mài nhẵn, xử lý bề mặt, treo sơn tĩnh điện 60–80 μm, sấy kết tinh.
• Lắp ráp và QC
  • Gắn bản lề, chốt, damper; kiểm tra hành trình đóng mở.
  • Kiểm tra kích thước, vuông góc, độ phẳng, độ rơ nan, bavia.
  • Test rò rỉ plenum, tem nhãn lưu lượng/kích thước, hướng gió.

4) Tính toán chọn miệng gió nhanh

• Đầu vào: yêu cầu lưu lượng khu vực, mức ồn, chiều cao trần, thẩm mỹ.
• Gợi ý dải vận tốc:
  • Cấp gió diffuser: 2.0–2.5 m/s bề mặt; ném gió đạt 2/3–3/4 khẩu độ phòng.
  • Hồi gió grille/eggcrate: 2.5–3.0 m/s; chọn mesh 12–15 mm cho eggcrate.
• Ví dụ: Phòng văn phòng 60 m², lưu lượng 900 CMH/miệng, chọn V=2.2V=2.2 m/s → A≈900/(3600×2.2)≈0.114A≈900/(3600×2.2)≈0.114 m² → kích thước gần 400×300 mm.
• Kiểm tra: tổn thất áp miệng 10–30 Pa, tổng hệ ≤ theo thiết kế quạt.

5) Cách thi công lắp đặt tại công trường

• Chuẩn bị
  • Đo đạc lỗ chờ trần/thạch cao đúng kích thước thông thủy.
  • Kiểm tra hoàn thiện sơn, vệ sinh ống gió; đảm bảo áp thử kín ống đạt yêu cầu.
• Lắp plenum và nối ống
  • Treo plenum bằng ty ren M6–M8, khoảng cách treo 1.2–1.5 m, dùng tăng đơ cân cốt.
  • Nối ống gió mềm vào cổ plenum bằng đai siết inox; bọc băng keo nhôm bịt kín.
  • Dán gioăng giữa plenum và miệng gió để chống rung và rò rỉ.
• Lắp miệng gió
  • Dùng khung phụ hoặc kẹp lò xo ẩn vít cho thẩm mỹ; nếu bắn vít, khoan dẫn và dùng vít đầu bằng.
  • Căn thẳng hàng với trần, khe hở đều, lau sạch bề mặt sau lắp.
• Cân chỉnh và nghiệm thu
  • Mở quạt, đo lưu lượng bằng hood/anemometer, chỉnh damper để đạt lưu lượng thiết kế.
  • Kiểm tra độ ồn tại vị trí người sử dụng, điều chỉnh hướng lá để tránh thổi trực tiếp.
  • Kiểm tra rò rỉ gió, rung, tiếng ồn bất thường; nghiệm thu theo checklist.
• An toàn
  • Làm việc trên cao dùng giàn giáo/thang đúng quy cách, khóa khu vực bên dưới, đồ bảo hộ đầy đủ.

6) Lỗi thường gặp và cách khắc phục

• Tiếng ồn cao: vận tốc mặt miệng quá lớn hoặc tổn thất cục bộ cao → tăng kích thước, giảm damper, dùng diffuser nhiều vòng.
• Đọng sương quanh miệng gió lạnh: thiếu cách nhiệt plenum, điểm sương cao → bọc cách nhiệt tốt, kiểm soát RH, tăng nhiệt độ cấp.
• Phân phối gió không đều: không có plenum hoặc ống mềm uốn gấp khúc → thêm plenum, chỉnh bán kính uốn ≥ 1.5D.
• Rung, lộ vít xấu: thiếu gioăng, chọn sai phụ kiện → thêm gioăng EPDM, dùng kẹp ẩn vít.

7) Ứng dụng trong hệ thống HVAC

• Dân dụng, thương mại: văn phòng, TTTM, khách sạn, bệnh viện, phòng sạch.
• Công nghiệp: xưởng sản xuất, kho lạnh, sơn, thực phẩm; chọn vật liệu chống ăn mòn, dễ vệ sinh.
• Ngoại thất: weather louver cho phòng máy, cấp gió tươi, có lưới chống côn trùng, máng hứng nước.

8) Gợi ý tiêu chuẩn lựa chọn theo không gian

9) Checklist nhanh sản xuất và lắp đặt ✅

• Bản vẽ: loại, kích thước lọt lòng, lưu lượng, NC.
• Vật liệu: nhôm sơn tĩnh điện, plenum tôn kẽm bọc cách nhiệt, gioăng EPDM.
• Gia công: đồng đều nan, góc lá, bề mặt sơn.
• Lắp: ty treo đúng bước, kín khí, cân chỉnh damper đạt lưu lượng.
• Nghiệm thu: lưu lượng, ồn, rò rỉ, thẩm mỹ.
